EAOF 2025 - Questão 47

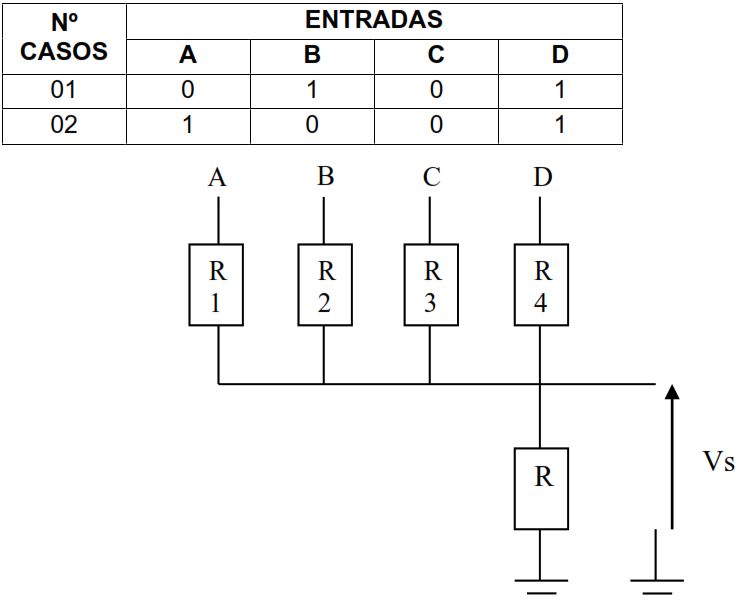

47) No circuito abaixo com entradas A, B, C e D, calcule, respectivamente, os valores das tensões na saída (Vs) para os casos 01 e 02 aplicados nas entradas.
Dados:
Vcc = 5 V.
R = 8 Ω.
R1 = 5 kΩ.
R2 = 10 kΩ.
R3 = 20 kΩ.
R4 = 40 kΩ.
Dados:
Vcc = 5 V.
R = 8 Ω.
R1 = 5 kΩ.
R2 = 10 kΩ.
R3 = 20 kΩ.
R4 = 40 kΩ.
